气动对夹式蝶阀

【阀门型号】：D671X，D671F46，D673H
【通径规格】：DN50～DN1200
【结构形式】：对夹式（中线型、三偏心）
【阀体材料】：球墨铸铁、铸钢WCB、不锈钢304、316
【公称压力】：PN6、PN10、PN16、PN25
【适用温度】：-40℃～450℃
【应用范围】：污水、水、蒸气、油品、腐蚀性介质
【移动电话】：13052333444（微信同号）
【固定电话】：021-60547555

产品概述
技术参数
报价流程
订货须知
成功案例
相关产品

产品概述

气动对夹式蝶阀顾名思义就是采用对夹的方式，将蝶阀夹在管道的两端法兰之间，然后用一组螺栓穿过螺栓孔固定起来。气动对夹式蝶阀的阀体体积小，阀体厚度相对比较薄，特别适合用在管道两端距离偏短或空间有限的场合里。气动对夹式蝶阀根据密封结构不同分为软密封和金属密封，其中软密封蝶阀为中线型结构，具有防腐蚀、零泄漏等优点，而硬密封蝶阀为三偏心式，具有磨损少、使用寿命长等优点。

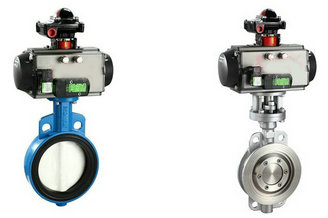

气动对夹式软密封蝶阀气动对夹式硬密封蝶阀

气动对夹式蝶阀原理：

气动对夹式蝶阀是以压缩空气0.4-0.7MPa的气源为动力，驱动阀杆带动带碟板在阀体内做0-90度的旋转，达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求，对执行器装配阀门定位器，输入4-20mA的相关信号，从而控制蝶阀碟板的开度大小，实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动对夹蝶阀不仅可用于工业自动控制系统中作就地控制，也可进行远距离集中控制，是工业管道中应用优先选用的系统装置之一。

气动对夹式蝶阀附件选项：

回讯器：也叫限位开关，远程反馈开关信号

电磁阀：双作用选二位五通、单作用选二位三通

三联件：可对气源稳压、过滤、气缸加润滑油 YT-200

手轮机构：可配手轮机构，应急时实现手动开、关阀

阀门定位器：输入4～20mA信号,实现阀门调节功能
低压气密试验：0.5～0.7

强度试验：0.9 1.5 2.4 3.75

密封试验：0.66 1.1 1.76 2.75

技术参数

公称通径	DN25～DN800(mm)
公称压力	PN0.6、1.0、1.6、2.5MPa
驱动方式	气源驱动,压缩空气5～7bar(可带手轮)
连接形式	对夹式连接
密封材料	软密封（橡胶、PTFE、PPL）、硬密封
使用温度	软密封≤180℃，金属密封≤550℃
可选配件	限位开关、定位器、电磁阀、减压阀
适用介质	污水、水、蒸气、油品、腐蚀性介质等
作用形式	单作用（气开、气关式）、双作用（调节控制型4～20mA）

气动对夹式蝶阀安装须知：

气动对夹蝶阀一般不能用于管线的末端和下游需要拆卸的场合，因为当下游的法兰拆卸下来的时候，对夹式的阀门会掉下来，这种情况就必须要在另外做短节以便拆卸，而法兰式蝶阀不存在上面的问题，但是成本会比较高。

气动对夹蝶阀和法兰蝶阀用途相同，都是对介质流量进行开关或调节，它们的不同在于安装形式，当压力过大时，一般都建议法兰式蝶阀相对好一些，对于具有危险性的流体也建议使用法兰式蝶阀。

报价流程

阀门价格：

由于订货数量、包装及运送方式要求不同，以及阀门原材料价格的波动，导致阀门价格会随即产生较大的差异，所以我们的产品并没有在网站上标明价格，敬请谅解。

如果您选中本网站的某款阀门产品，需要了解价格或索取相关技术资料等，请联系我们。我们会立即回复，并且可以根据您的要求，为您选型合适的阀门产品，让您的采购过程轻松愉快。

报价流程：

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话：021-60547555。

2、收到客户采购清单之后，我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定：交货期、特殊要求等等。

订货须知: 一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
