电动硬密封蝶阀

  • 【阀门型号】:D943H,D973H
  • 【通径规格】:DN50~DN1200
  • 【结构形式】:三偏心硬密封(对夹式,法兰)
  • 【阀体材料】:铸钢WCB、不锈钢304、不锈钢316
  • 【公称压力】:PN10、PN16、PN25、PN40
  • 【适用温度】:-40℃~450℃
  • 【应用范围】:燃气、水、气体、油品及腐蚀性介质
  • 【移动电话】:13052333444(微信同号)
  • 【固定电话】:021-60547555
咨询厂家 在线留言
  • 电动硬密封蝶阀

产品概述

电动硬密封蝶阀采用三偏心结构,密封面之间无摩擦传动,具有抗磨损、机械性能好、耐高温、耐高压及使用寿命长等特点,按连接方式不同分为对夹式和法兰,可用于多种不同管道,以及具有腐蚀性介质的场所。电动硬密封蝶阀密封件采用金属材料或其它较硬材质所制成,如不锈钢+硬质合金,广泛应用于介质温度≤550℃的化工、环保处理、燃气、油品、蒸汽、水及腐蚀性介质的多种管路中,做开关截断或百分比调节使用!


电动硬密封蝶阀原理:

电动硬密封蝶阀由电动执行器和金属密封蝶阀组成,通过电动执行机构的电源驱动来开启或关闭阀门,阀杆带动碟板在0-90°的范围内做来回旋转的动作。也可根据工况需要装配智能调节型执行器,对蝶阀碟板的开度大小进行任意调节,从而控制介质的温度、流量、压力、液位等各项参数的精确控制。在高压高温下可保持良好操作,比较耐磨损,机械性好,使用寿命长,但密封性能比软密封蝶阀较差!

电动硬密封蝶阀零件材质:
(以下材料均可选择性)
阀体:铸铁、铸钢、不锈钢(304.316)
蝶板:铸钢、合金钢(镀硬铬)、不锈钢
密封圈:不锈钢、聚内脂、抗磨材料
阀杆:2Cr13、1Cr13不锈钢
填料:柔性石墨

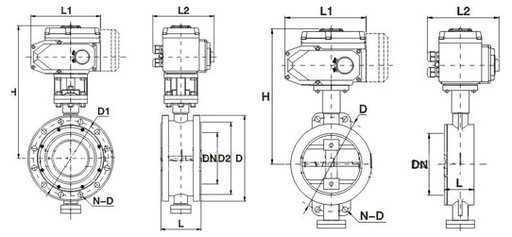

电动硬密封蝶阀结构(法兰式)               电动硬密封蝶阀结构(对夹式)


技术参数

公称通径 DN50~DN1200(mm)
公称压力 PN1.0、1.6、2.5、4.0MPa
连接方式 对夹式、法兰连接
密封形式 金属硬密封
电源电压 AC220V、AC380V(其他定制DC24等)
动作范围 0~90°
阀体材质 碳钢、不锈钢304、不锈钢316
工作场合 水、气体、油品及腐蚀性介质等(可高温高压场合)
温度范围 碳钢:-29℃~450℃ 不锈钢:-40℃~450℃
控制方式 开关模式(开关两位控制)、智能调节型(4~20mA模拟量信号控制)
电动硬密封蝶阀和电动软密封蝶阀的区别:
1、软密封使用于低压及常压场所,硬密封可使用于中高压工况。
2、软密封用于低温,常温环境,硬密封可用于低温、常温、高温等环境。
3、软密封蝶阀多为中线型结构,硬密封一般是单偏心、双偏心和三偏心蝶阀结构。
4、软密封蝶阀比三偏心硬密封蝶阀密封性能比较好,但三偏心蝶阀在高压高温环境下可以保持良好的密封。

电动硬密封蝶阀和电动软密封蝶阀的优缺点:

硬密封蝶阀使用寿命长,但是密封性相对比软密封差。
软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。
软密封蝶阀多适用于含腐蚀性等常温管路做启闭及调节,硬密封蝶阀多用于供热、供气、及煤气、油品、酸碱等环境。


报价流程

阀门价格:

由于订货数量、包装及运送方式要求不同,以及阀门原材料价格的波动,导致阀门价格会随即产生较大的差异,所以我们的产品并没有在网站上标明价格,敬请谅解。

如果您选中本网站的某款阀门产品,需要了解价格或索取相关技术资料等,请联系我们。我们会立即回复,并且可以根据您的要求,为您选型合适的阀门产品,让您的采购过程轻松愉快。

报价流程:

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话:021-60547555。

2、收到客户采购清单之后,我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定:交货期、特殊要求等等。

订货须知

一.客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)阀体材质(如:塑料,铸钢,不锈钢...)
(2)连接形式(如:法兰、螺纹、对夹...)
(3)公称直径、管道尺寸
(4)环境温度、压力范围
(5)电源电压,气源气压
(6)流体性质(包括公称压力、温度、粘度或酸碱性)
二.公司根据客户特殊要求配置各类驱动装置。(电动控制、气动控制)
三.如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求(详情参阅:阀门型号编制说明),在供需双方理解一致的条件下签订合同。
四.客户告诉所需的阀门型号、规格、数量以及交货时间、地点后,按总额的 20% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。
五.确认采购后,我公司严格按照货期进行生产。根据订货品种和数量的不同,产品加工周期一般为3至30天,具体交货时间以合同为准。为保证您所订的货物及时到位,请您尽量提早订货时间。
六.我公司根据客户的需要,提供网络配送服务,将货品送至客户设在各大城市的分公司(办事处),实行送货上门服务。产品验收合格后,我公司进行售后服务。
