气动法兰截止阀

  • 【阀门型号】:J641H,J641Y,J641W
  • 【通径规格】:DN50~DN300
  • 【结构形式】:直通
  • 【阀体材料】:铸钢WCB、不锈钢304、不锈钢316
  • 【公称压力】:PN16-PN160
  • 【适用温度】:-29℃-550℃
  • 【应用范围】:污水、环保、石油、化工、电力行业等
  • 【移动电话】:13052333444(微信同号)
  • 【固定电话】:021-60547555
咨询厂家 在线留言
  • 气动法兰截止阀

产品概述

气动法兰截止阀J641H-16C主要由法兰截止阀与气动执行机构、气动控制元件、信号开关、(可配手轮机构)等相关部件连接而组成,是借助压缩空气来驱动的一种自动控制设备,由气源进入气动执行器带动气缸,连接阀杆阀芯阀瓣做升降运动。气动法兰截止阀阀体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

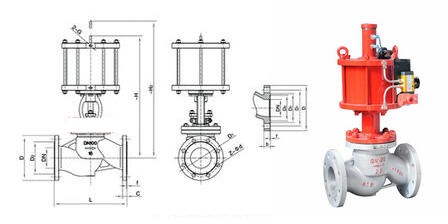

气动法兰截止阀结构图
气动法兰截止阀结构图
气动截止阀执行机构:

法兰气动铸钢截止阀气动执行器一般为气动弹簧活塞式和气动气缸活塞式两种,前者为单作用弹簧复位式,后者为双作用气关气开式。气动法兰截止阀采用自密封工作原理,介质由阀瓣上方进入阀腔,在介质压力作用下,截止阀关闭力小,而开启力大,阀杆的直径可以相应地减少流体的冲击力。同时在介质压力作用下,这种形式的阀门也较严密。气动截止阀一般为全开和全关,不建议做节流和调节使用。

技术参数

公称通径 DN50~DN300
公称压力 PN1.6、2.5、4.0、6.4MPa
控制方式 气动控制(气源驱动)
连接形式 法兰式
压盖型式 螺栓压紧式
法兰标准 国标
工作温度 -29℃-550℃
使用范围 水、油品、蒸汽等介质

气动法兰截止阀原理:

气动截止阀利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载截止阀所需旋转扭矩的要求,可调整气缸组合数目,带动负载截止阀工作。

气动法兰截止阀设计标准:
设计与制造 GB/T12235
结构长度 GB/T12221
法兰尺寸 JB/T79


报价流程

阀门价格:

由于订货数量、包装及运送方式要求不同,以及阀门原材料价格的波动,导致阀门价格会随即产生较大的差异,所以我们的产品并没有在网站上标明价格,敬请谅解。

如果您选中本网站的某款阀门产品,需要了解价格或索取相关技术资料等,请联系我们。我们会立即回复,并且可以根据您的要求,为您选型合适的阀门产品,让您的采购过程轻松愉快。

报价流程:

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话:021-60547555。

2、收到客户采购清单之后,我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定:交货期、特殊要求等等。

订货须知

一.客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)阀体材质(如:塑料,铸钢,不锈钢...)
(2)连接形式(如:法兰、螺纹、对夹...)
(3)公称直径、管道尺寸
(4)环境温度、压力范围
(5)电源电压,气源气压
(6)流体性质(包括公称压力、温度、粘度或酸碱性)
二.公司根据客户特殊要求配置各类驱动装置。(电动控制、气动控制)
三.如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求(详情参阅:阀门型号编制说明),在供需双方理解一致的条件下签订合同。
四.客户告诉所需的阀门型号、规格、数量以及交货时间、地点后,按总额的 20% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。
五.确认采购后,我公司严格按照货期进行生产。根据订货品种和数量的不同,产品加工周期一般为3至30天,具体交货时间以合同为准。为保证您所订的货物及时到位,请您尽量提早订货时间。
六.我公司根据客户的需要,提供网络配送服务,将货品送至客户设在各大城市的分公司(办事处),实行送货上门服务。产品验收合格后,我公司进行售后服务。
