电动衬氟蝶阀

  • 【阀门型号】:D971F46,D941F46
  • 【通径规格】:DN50~DN1200
  • 【结构形式】:中线型(对夹式,法兰)
  • 【阀体材料】:铸钢WCB、不锈钢304、不锈钢316
  • 【公称压力】:PN6、PN10、PN16
  • 【适用温度】:-20℃~180℃
  • 【应用范围】:腐蚀性流体及强酸强碱介质等
  • 【移动电话】:13052333444(微信同号)
  • 【固定电话】:021-60547555
咨询厂家 在线留言
  • 电动衬氟蝶阀

产品概述

耐腐蚀电动衬氟蝶阀是由电动执行器和法兰或对夹式衬氟蝶阀组成,蝶阀阀座与密封面衬有氟塑料,具有零泄露、寿命长及超强的耐腐蚀性和耐磨性等优点。电动衬氟蝶阀根据不同工况条件选择不同的衬里阀体,分为全衬氟蝶阀和半衬氟蝶阀,控制方式有开关切断型和智能调节型。电动衬氟蝶阀具有严密的密封性能,且不仅有普通蝶阀的机械强度,又能发挥PTFE的耐腐蚀、耐酸碱的化学特性,在一般常规条件下的工况中,比不锈钢阀体的蝶阀具有更高的性价比。

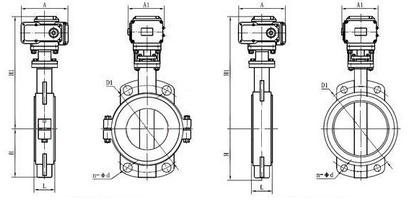

电动对夹式衬氟蝶阀                             电动法兰衬氟蝶阀
电动衬氟蝶阀应用:

电动衬氟蝶阀是在会与介质接触的过流部件(碟板,阀体内壁)衬上一层较厚的氟塑料高分子材料,所以也被称之为电动衬塑蝶阀,适用于各种不同工业管路中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性、冲刷、磨砺介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质,但不适用于有颗粒和温度偏高的工艺介质中。
电动衬氟蝶阀适用温度(℃):

1、聚全氟乙烯FEP (F46):-85~150
2、四氟乙烯-乙烯ETFE(F40):-80--220
3、可溶性四氟PFA( FA):-70~200
4、聚四氟乙烯PTFE(F4):-200~180
5、聚偏二氟乙烯PVDF(F2):-70~100
6、改性聚乙烯FRPE(PO):-58~80

不同材料适用于不同温度和不同介质

电动衬氟蝶阀性能特点:

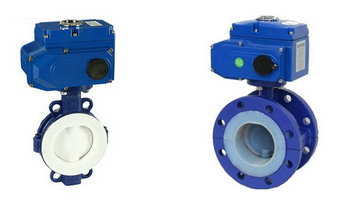

电动衬氟蝶阀(全衬氟)            电动衬氟蝶阀(半衬氟)

1、阀体有不锈钢及其它材质阀体可选,且重量轻,电动开关速度迅速;
2、电动防腐蝶阀密封材料适用寿命长,具有耐老化、耐腐蚀、耐冲刷等特点;
3、可在任何位置安装,维修方便,法兰对夹孔连接适用多种标准;
4、电动耐腐蚀蝶阀密封件可以更换,密封性能可靠,能够达到双向密封零泄漏。
5、电动防腐蝶阀适用于化学介质,阀板上下中孔处,采用球型摩擦面设计,扭矩力更小,密封性能极佳。


技术参数

公称通径 DN50~DN1200 (mm)
公称压力 PN0.6、1.0、1.6MPa
连接形式 对夹式、法兰式
驱动方式 电动控制AC220V  AC380V(可带手轮)
控制方式 智能调节型(4-20mA)或开关动作模式
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
阀体材质 碳钢WCB,不锈钢304,不锈钢316,316L
密封圈 增强聚四氟乙烯PTFE
适用介质 弱腐蚀性流体以及强酸、强碱、王水等任意具有强腐蚀性的介质

电动衬氟蝶阀性能规范:
公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤180℃
适用介质 任何具有腐蚀性的介质


报价流程

阀门价格:

由于订货数量、包装及运送方式要求不同,以及阀门原材料价格的波动,导致阀门价格会随即产生较大的差异,所以我们的产品并没有在网站上标明价格,敬请谅解。

如果您选中本网站的某款阀门产品,需要了解价格或索取相关技术资料等,请联系我们。我们会立即回复,并且可以根据您的要求,为您选型合适的阀门产品,让您的采购过程轻松愉快。

报价流程:

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话:021-60547555。

2、收到客户采购清单之后,我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定:交货期、特殊要求等等。

订货须知

一.客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)阀体材质(如:塑料,铸钢,不锈钢...)
(2)连接形式(如:法兰、螺纹、对夹...)
(3)公称直径、管道尺寸
(4)环境温度、压力范围
(5)电源电压,气源气压
(6)流体性质(包括公称压力、温度、粘度或酸碱性)
二.公司根据客户特殊要求配置各类驱动装置。(电动控制、气动控制)
三.如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求(详情参阅:阀门型号编制说明),在供需双方理解一致的条件下签订合同。
四.客户告诉所需的阀门型号、规格、数量以及交货时间、地点后,按总额的 20% 预定金或全额货款及时汇入我公司账户,其余货款待发货前汇入,以便及时安排发货。
五.确认采购后,我公司严格按照货期进行生产。根据订货品种和数量的不同,产品加工周期一般为3至30天,具体交货时间以合同为准。为保证您所订的货物及时到位,请您尽量提早订货时间。
六.我公司根据客户的需要,提供网络配送服务,将货品送至客户设在各大城市的分公司(办事处),实行送货上门服务。产品验收合格后,我公司进行售后服务。
