电动真空蝶阀

【阀门型号】：GID高真空蝶阀
【通径规格】：DN50-DN400
【结构形式】：对夹式
【阀体材料】：不锈钢304、316、316L
【公称压力】：2x105～1.3x10-5
【适用温度】：丁腈橡胶-25～+80℃，氟橡胶-30～+150℃
【应用范围】：真空系统,空气及非腐蚀性气体
【移动电话】：13052333444（微信同号）
【固定电话】：021-60547555

产品概述
技术参数
报价流程
订货须知
成功案例
相关产品

产品概述

GID电动高真空蝶阀是指工作压力低于标准大气压的阀门，属于密封型蝶阀，泄漏量为零，主要用于真空系统中接通或切断管路中的气流，或者调节气流量大小，一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的，阀门采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。

电动真空蝶阀通常根据工作压力，可分为三大类：

低真空阀：绝对压力在 101325~0.133Pa

高真空阀：绝对压力在 0.133~1.33 × 10-6Pa

超高真空阀：绝对压力在 1.33 × 10-6~1.33 × 10-10Pa

电动高真空蝶阀特点：

1、轴承采用自润滑轴承，摩擦阻力小。

2、不必从管路上拆卸阀门即可更换蝶板密封圈。

3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。

4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

技术参数

适用范围(Pa)		2x105～1.3x10-5
漏气率（Pa.L/S)		≤1.3x10-6
驱动形式		电动控制 AC220V【AC380V；DC24V】
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
法兰标准		GB6070.3-85
安装位置		任意
信号反馈		标准出厂：带无源触点型特殊指定：4～20mA DC调节型
作用形式		开关型（开关两位控制）
作用形式		调节型（4-20mA信号调节流量大小）

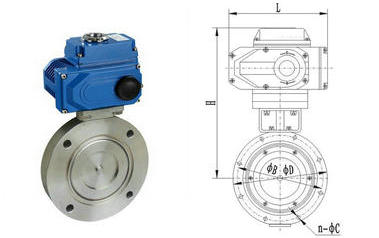

电动真空蝶阀连接尺寸：

公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14

真空阀阀门应用范围：

1，石油化学工业用真空阀

石油化学工业用真空阀，通常用于化纤工业，高级润滑脂精炼等设备系统中。要求阀门既用于低真空系统，又能用于压力系统。真空系统的压强通常为 0.005~0.133Pa，压力系统的压强为 1.0~4.0MPa。结构型式通常为直流式，Y 形真空截止阀，与普通 Y 型截止阀基本相同。

2，冶金机械工业用真空阀

冶金机械工业通常使用真空或高真空阀门，用于高级合金钢的真空冶炼、真空脱氧、真空热处理、真空铸造、电气绝缘处理等设备中。

3，核工业用真空阀

在核工业领域，广泛使用各类真空阀门，在高能物理、受控热核聚变研究中，使用高真空和超高真空阀门；在同位素分离工厂中，使用高真空和低真空阀门。结构形式通常以金属波纹管或膜片作为阀瓣密封元件，并要求高清洁度的真空截止（节流）阀。

报价流程

阀门价格：

由于订货数量、包装及运送方式要求不同，以及阀门原材料价格的波动，导致阀门价格会随即产生较大的差异，所以我们的产品并没有在网站上标明价格，敬请谅解。

如果您选中本网站的某款阀门产品，需要了解价格或索取相关技术资料等，请联系我们。我们会立即回复，并且可以根据您的要求，为您选型合适的阀门产品，让您的采购过程轻松愉快。

报价流程：

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话：021-60547555。

2、收到客户采购清单之后，我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定：交货期、特殊要求等等。

订货须知: 一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
