电动法兰蝶阀

【阀门型号】：D971X，D941X，D973H，D943H
【通径规格】：DN50～DN1200
【结构形式】：中线型，三偏心(对夹式，法兰)
【阀体材料】：铸钢WCB、不锈钢304、不锈钢316
【公称压力】：PN10、PN16、PN25、PN40
【适用温度】：-30℃～450℃
【应用范围】：蒸汽、水、气体、油品及高温或含杂质工况
【移动电话】：13052333444（微信同号）
【固定电话】：021-60547555

产品概述
技术参数
报价流程
订货须知
成功案例
相关产品

产品概述

电动调节蝶阀又称比例型电动蝶阀，即阀的开度与控制流体成比例，或者叫百分比，是由智能型电动执行器及蝶阀阀体组成，根据输入输出4-20mA信号控制，主要适用于各种工业自动化管道流量、压力、温度等进行调节。电动调节蝶阀连接方式主要有法兰式和对夹式，阀体流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封阀体。

电动调节蝶阀特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、调节型电动蝶阀操力矩小，操作方便，省力灵巧。

3、可采用不同密封座，满足低、中、高不同压力，以及不同介质温度或腐蚀性介质等。

4、执行器配有保护装置有双重限位、过热保护、过载保护。

5、智能数控，内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等设备输出的标准信号，实现对阀门开度的智能控制和精确定位。

电动调节蝶阀标准规范：

设计标准【GB/T12238-1989 JB/T8692-1998】

法兰连接尺寸【GB/T9115.1-2000】

结构长度【h:GB/T12221-1989】

压力试验【GB/T13927-1992;JB/T9092-1999】

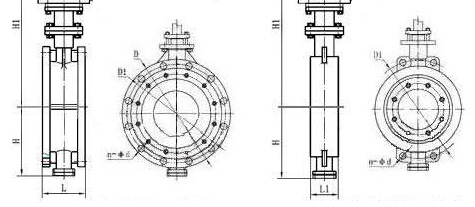

电动法兰调节蝶阀结构图电动对夹式调节蝶阀结构图

技术参数

公称通径	DN50～DN1200(mm)
公称压力	PN0.6、1.6、2.5、4.0MPa
连接形式	对夹式、法兰式
操作方式	电动控制（电源驱动）
密封形式	金属硬密封，软密封（可达零泄露）
电源电压	AC220V、AC380V（其他定制DC24等）50/60Hz
信号反馈	有源信号、S无源信号
手动功能	可根据需要装配手动开阀、关阀功能
适用温度	-30℃～450℃
动作时间	15秒/30秒/60秒
可调范围	50:1
应用场所	蒸汽、水、气体、油品及高温或含杂质工况
控制形式	智能调节式(输入输出4-20mA信号控制)

报价流程

阀门价格：

由于订货数量、包装及运送方式要求不同，以及阀门原材料价格的波动，导致阀门价格会随即产生较大的差异，所以我们的产品并没有在网站上标明价格，敬请谅解。

如果您选中本网站的某款阀门产品，需要了解价格或索取相关技术资料等，请联系我们。我们会立即回复，并且可以根据您的要求，为您选型合适的阀门产品，让您的采购过程轻松愉快。

报价流程：

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话：021-60547555。

2、收到客户采购清单之后，我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定：交货期、特殊要求等等。

订货须知: 一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
