气动软密封蝶阀

【阀门型号】：D671X，D641X，D671F46，D641F46
【通径规格】：DN50～DN1200
【结构形式】：中线型（对夹式，法兰）
【阀体材料】：球墨铸铁、铸钢WCB、不锈钢304、316
【公称压力】：PN6、PN10、PN16
【适用温度】：-40℃～150℃
【应用范围】：水、气体、油品、腐蚀性介质等
【移动电话】：13052333444（微信同号）
【固定电话】：021-60547555

产品概述
技术参数
报价流程
订货须知
成功案例
相关产品

产品概述

气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

气动软密封蝶阀优点：

1、结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。

2、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

3、分为气动对夹式软密封蝶阀和气动法兰软密封蝶阀，满足不同管道。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长。

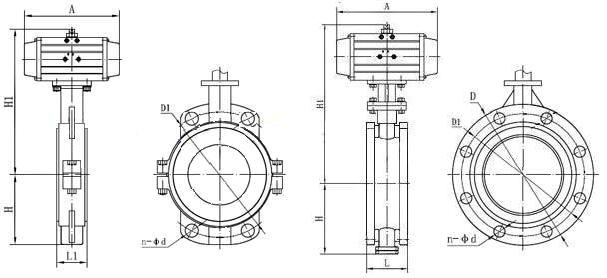

气动对夹式软密封蝶阀结构气动法兰软密封蝶阀结构

气动软密封蝶阀和气动硬密封蝶阀的区别：

1、软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压，硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好，三偏心蝶阀在高压高温环境下可以保持良好的密封。

5、软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

6、硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

技术参数

公称通径	DN50～DN1200(mm)
压力等级	PN1.0、1.6、2.5MPa
连接方式	对夹或法兰连接
阀芯形式	碟板式
驱动方式	气源驱动,压缩空气5～7bar(可带手轮)
动作范围	0～90°
密封材质	各种橡胶、聚四氟乙烯
工作场合	各种腐蚀性介质等(常温常压、低温低压场合)
附件选项	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
控制方式	开关两位控制,气开、气关式、弹簧复位、智能调节型(4～20mA模拟量信号)

气动软密封蝶阀密封材料：

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

报价流程

阀门价格：

由于订货数量、包装及运送方式要求不同，以及阀门原材料价格的波动，导致阀门价格会随即产生较大的差异，所以我们的产品并没有在网站上标明价格，敬请谅解。

如果您选中本网站的某款阀门产品，需要了解价格或索取相关技术资料等，请联系我们。我们会立即回复，并且可以根据您的要求，为您选型合适的阀门产品，让您的采购过程轻松愉快。

报价流程：

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话：021-60547555。

2、收到客户采购清单之后，我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定：交货期、特殊要求等等。

订货须知: 一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
