气动衬胶蝶阀

【阀门型号】：D671J,D641J
【通径规格】：DN50～DN1200
【结构形式】：中线式
【阀体材料】：球墨铸铁、铸钢WCB、不锈钢304、316
【公称压力】：PN6、PN10、PN16
【适用温度】：-40℃～150℃
【应用范围】：气体、水、油品、腐蚀性介质等
【移动电话】：13052333444（微信同号）
【固定电话】：021-60547555

产品概述
技术参数
报价流程
订货须知
成功案例
相关产品

产品概述

气动衬胶蝶阀（气动橡胶环保防腐蝶阀）是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体，按连接方式一般分为法兰式与对夹式，并可根据不同工况的使用要求选择不同性能的密封结构（全衬胶蝶阀、半衬胶蝶阀），以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点，并且有极佳的密封性能，随着化学防腐蚀合成橡胶在蝶阀上的应用，衬胶气动蝶阀的使用量也一直在不断的提升。

气动衬胶蝶阀应用范围：

衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸气）等介质的输送，以及弱腐蚀性流体介质的使用工况当中，做开关两位控制或介质流量大小调节。工作温度一般不超过180℃，公称压力≤1.6MPa，广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。

气动衬胶蝶阀性能特点：

1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。

2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、橡胶材料无任何毒性，并且抗菌、抗霉，产品价格是不锈钢阀门的三分之一。

气动衬胶蝶阀标准规范：

设计制造标准：GB/T 12238-2008

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008
气动衬胶蝶阀零件材料：

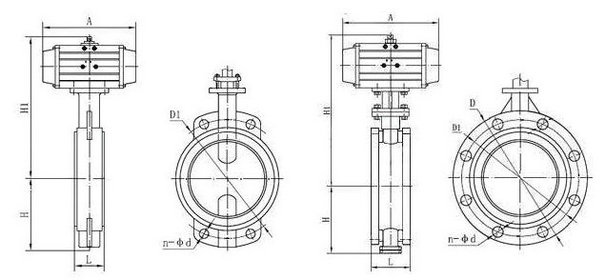

气动衬胶蝶阀（对夹式）气动衬胶蝶阀（法兰式）

阀体：铸铁、球墨铸铁、碳钢、不锈钢

蝶板：铸铁、球墨铸铁、碳钢、不锈钢完全包覆橡胶或氟塑料

阀杆：碳钢镀镍磷、不锈钢

阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封圈使用温度：丁腈橡胶X≤80度；耐磨橡胶X6≤150度；氯丁橡胶≤120度；氟橡胶X7≤150度；

技术参数

公称通径	DN50～DN1200(mm)
压力等级	PN0.6、1.0、1.6MPa
连接方式	对夹式、法兰连接
驱动方式	气动控制（气源驱动,压缩空气）
适用温度	各种橡胶：-20℃～150℃
泄露量	符合标准（可达零泄露）
密封结构	半衬胶密封、全衬胶密封
工作场合	水、气体、油品及弱腐蚀性流体等(常温常压场合)
控制方式	开关两位模式（气开气关），调节型（4～20mA模拟量信号控制）

气动衬胶蝶阀性能规范：

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
作用形式	双作用（气开气关）、单作用（常闭、常开）
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

报价流程

阀门价格：

由于订货数量、包装及运送方式要求不同，以及阀门原材料价格的波动，导致阀门价格会随即产生较大的差异，所以我们的产品并没有在网站上标明价格，敬请谅解。

如果您选中本网站的某款阀门产品，需要了解价格或索取相关技术资料等，请联系我们。我们会立即回复，并且可以根据您的要求，为您选型合适的阀门产品，让您的采购过程轻松愉快。

报价流程：

1、请将您选中的阀门的名称(或产品型号)、所需要的订货数量、包装要求、交货时间、您的公司名称以及贵公司地点和联系方式传真至021-36311208 或咨询电话：021-60547555。

2、收到客户采购清单之后，我公司会在第一时间为客户提供阀门报价「价格清单」和选型「阀门型号」及技术指导等各项服务。

3、具体事宜商定：交货期、特殊要求等等。

订货须知: 一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
